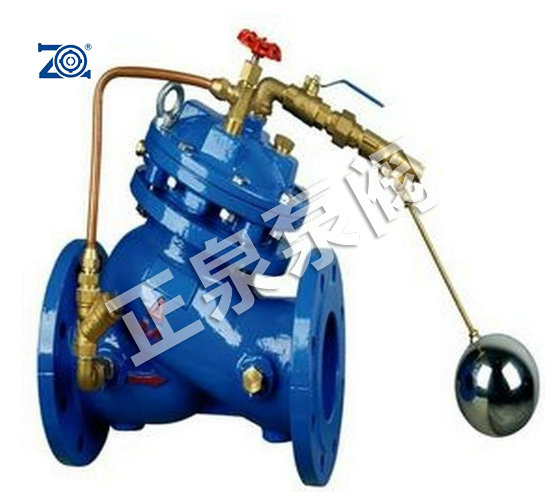

F745X隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门

F745X隔膜式遥控浮球阀概述

F745X隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门。主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导控制关闭进水口停止供水;当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰;隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠，使用寿命长。隔膜式阀门性能可靠、强度高、动作平稳适用于450口径以下的管道。

一，F745X隔膜式遥控浮球阀结构特点

本产品由主阀和浮球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采取膜片式或活塞式两类结构。接管系统由浮球阀、球阀和接管组成。

本产品直接利用浮球导阀进行液面控制，不需要其它装置和能源，结构简单，维护保养简便，控制不受水压影响，液面控制准确度高，密封可靠。

二，F745X隔膜式遥控浮球阀工作原理

当管道从进水端给水时，由于球阀、浮球阀是常开的，水通过微型过滤器、球阀B、控制室、球阀A、浮球阀进入水池，主阀控制室不形成压力，主阀开启，水塔(池)供水。

当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室水压升高推动主阀关闭，供水停止。当水池水面下降后，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

三，F745X隔膜式遥控浮球阀工作特点

1、关闭严密可靠。主阀密封采用橡胶密封环密封，关闭动力由主阀控制室自动形成，保持合适关闭力，密封寿命和可靠性高。

2、操作方便，无需为阀门另配电控系统。阀门随液面高度变化自动开启和关闭。

3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

折叠编辑本段功能与用途

本阀门安装在水塔、水池的进口端管路上，完成保持水塔、水池液面的规定高度的功能。

本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面高度自动控制。

四，F745X隔膜式遥控浮球阀选用要点

( 1 )工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。 ( 2 )根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

( 4 )工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

( 5 )管路采用法兰连接时，应采用法兰连接的水力控制阀;管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

( 6 )水利控制阀应设置在介质单向流动的管路上。

( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。

( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。

( 9 )阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

( 10 )阀门安装前应做强度和严密性试验。

( 11 )阀门的强度和严密性试验应符合以下规定。

A、阀门的强度试验压力为公称压力的1.5倍;

B、阀门的严密性试验压力为公称压力的1.5倍;

C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏;

D、阀门试验持续时间按上表。

主要安装尺寸:(单位:mm)

DN

L

H

D

D1

D2

n-Φd

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

40

240

270

150

150

150

110

110

110

84

84

84

4-18

4-18

4-18

50

240

270

165

165

165

125

125

125

99

99

99

4-18

4-18

4-18

65

240

270

185

185

185

145

145

145

118

118

118

4-18

4-18

8-18

80

270

340

200

200

200

160

160

160

1132

132

132

8-18

8-18

8-18

100

300

400

220

220

235

180

180

190

156

156

266

266

274

8-22

12-22

12-26

250

500

640

395

405

425

470

4906

20-30

20-36

500

1000

1580

670

715

760

620

650

660

585

582

609

20-26

20-33

20-36

600

1100

1600

780

840

845

725

770

770

685

682

720

20-30

20-36

20-39
